我们都知道CNC电脑锣装配上了刀库之后会提升很多的加工效率，一般来说CNC电脑锣的刀库安装和调试都是机床厂家在出厂前就会完成的任务。但是也有部分购机用户是购买电脑锣的时候不配置刀库，后来再根据自身的需求进行刀库的加配安装。现在市面上常用到的刀库分为两种：一种是圆盘刀库（也称机械臂刀库），另一种则是斗笠式刀库。电脑锣刀库的调试内容如下：

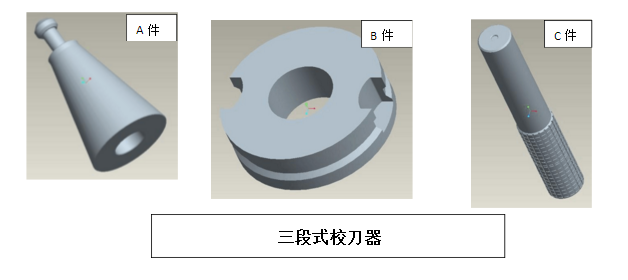

1、将百分表固定在CNC电脑锣主轴上，检测刀臂两端平直度是否在0.10mm以内。然后将三段式校刀器A件、B件分别装在主轴和刀臂上，用C件的松紧度作为参照来调整刀库位置。

2、将刀臂摆到扣刀位置，大体校正刀臂和主轴中心孔的位置。

3、在工作台上固定好百分表，通过支架和刀库的调整使刀臂前后、左右的水平度在0.15mm以内。

4、校正刀臂与中心孔的位置，刀臂位置相对主轴要往前0.1mm-0.2mm，注意不能往后，否则换刀时刀臂容易将主轴打坏。

5、再次检查刀臂前后、左右的水平度是否在0.15mm以内。如果不是，则依照上面第三第四步继续校正。

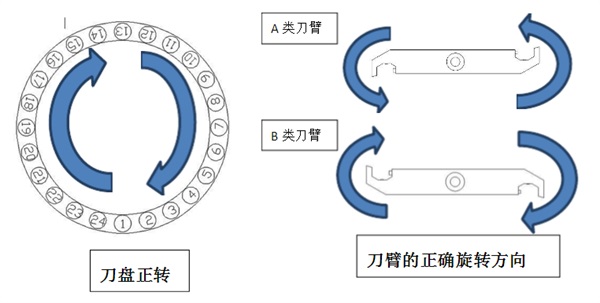

6、检查CNC电脑锣刀盘和刀臂的旋转方向是否正确。刀盘正转正确的方向应当是刀套号在递增；刀臂正确的旋转方向应当是刀臂的缺口往前走（注意：刀臂没有反转）。

7、用手按动刀套上下的电磁阀，检查刀套上检测到位、下检测到位的信号是否正确。    三菱系统： X20A（刀套上到位检测信号），X209（刀套下到位检查信号）发那科系统：X8.5（刀套上到位检测信号），X8.6（刀套下到位检查信号）

8、用扳手旋转刀臂电机尾端，检查刀臂刹车信号、扣刀信号是否正确。（注意：用扳手旋转刀臂时，一定要将刀臂电机的刹车拉环拉起才能用扳手去旋转。

三菱系统：xZo3《扣刀，刀臂在主袖底下的位置）,xZo4（原点，刀臂在初始的位置）

发那科系统：x81（扣刀，刀臂在主轴底下的位置）,x8o（原点，刀臂在初始的位置）

9、将刀柄装到CNC电脑锣主袖上，用手顶住刀柄，选择一个参考点，按松刀按钮，目测刀柄被打下多少距离，15mm为标准值。然后调节打刀缸的调节螺丝，如此重复，一直调到15mm为止。

10、信号检测开关的触点应当刚好被压到圆弧的位置

三菱系统：X20C（紧刀到位信号）,X20D（松刀到位信号）

发那科系统：X3.5（紧刀到位信号）,X3.6（松刀到位信号）

11、标准的CNC电脑锣主袖定向位置应当是：将主袖卡钉卡进三段式校刀器B件后，B件还有可以左右旋转的间隙。将三段式校刀器B件装在刀臂上，不断调节参数，一直到符合标准为止。

三菱系统：3108（主袖定向）发那科系统：4077（主袖定向）

注意：重新设定主轴定向时，要先将主袖抬高，直至卡钉离开三段式校刀器的B件，否则会出现不可预料的后果。

12、设定第二参考点：三菱系统：2038（第二参考点），发那科系统：1241（第二参考点）。

标准的第二参考点位置应当是，刀臂卡进刀柄后，刀臂的凸槽和B件的凹槽上下缝隙正好合适。注意：第二参考点的位置必须是将机械坐标抄进参数，切勿看错坐标，否则会损坏主轴或刀臂！

13、加工中心试运行刀库换刀的动作是否正确。正确的换刀动作是：主袖定向，z轴移动至第二参考点，刀库选刀，刀套动作（下），刀臂扣刀，主袖松刀，刀臂交换刀具，主轴紧刀，刀臂回到原点，刀套动作（上）．换刀宪成

14、将刀柄装上主袖执行换刀，注意换刀声音是否有明显的金属撞击声音或异响，20分钟后检查有无出现乱刀或刀臂电机过烫的情况。

CNC电脑锣斗笠式刀库的调试与圆盘刀库相同，但是要注意的是：将刀盘开到主袖底下，然后再检查刀盘的水平度。刀盘开出时，一定要先将主袖抬高。三菱系统：X20A以（刀库退到位）,X209（刀库进到位）;发那科系统：X8.2（刀库退到位）,X8.3（刀库进到位）.

斗笠刀库正确的换刀动作是：主袖定向、Z轴移动至第二参考点、刀库出来、主袖松刀、Z轴移动至机床原点、刀库迭刀、Z轴移动至第二参考点、主轴紧刀、刀库退回、动作宪成。

以上便是CNC电脑锣刀库的调试方法介绍，如果是对刀库或者是机床构造不了解的使用客户可以请数控机床的维修人员上门安装，避免造成刀库和机床的损坏。
