本文主要讲解的是数控雕铣机11MA的系统配电检查问题，以方便有需要的朋友在遇到故障的时候可以做到自检。

1.1短路检查

a将万用表打在通断（蜂鸣）档位，当阻值低于20欧姆时，蜂鸣器响起表示线路导通，采用此种方法来测量线路是否导通。

b．将配电柜的．总开关、380v空气开关、220v空气开关、24v空气开关打开．将万用表的表针一端碰触地线上，另一端分别碰触220V的Ll/L2/L3三相电，如果蜂鸣器响起说明该线路和地线导通即有短路现象，仔细检查线路并排除。

c．查24V的正极与地线是否短路，如果有短路现象请检查并排除。建议将220v电源模块的0v与GND短接。

1.2数控雕铣机系统电压检查

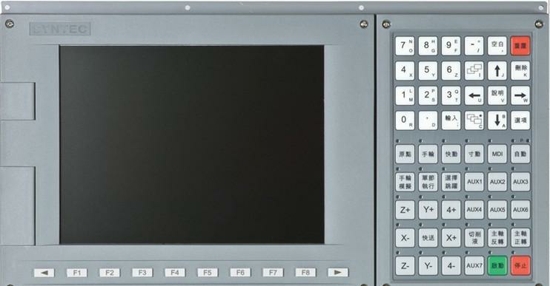

a确认线路无短路现象后，将总开关／380v／220v/24v空气开关断开，并将系统的进电断开，同时将1/0线拆除，即将新代系统隔离开来。

b．配电柜上重电380v．用万用表检查三相电源及380v各相电压是否正常．进电正常后将380V空气开关打开．量测变压器端的380v／220V电压正常后将380V／220v空气开关打开，变频器与伺服上电。

c．将24v空气开关打开，检查24v输入电压正常后，依次检查输入端子TB16IN的24v输入信号以及输出端子板TB160UT的接点是否正确。

1.3伺服马达动力线检查

伺服马达动力线U/V/W必须严格按照相序来接否则会引起轴向暴走等现象，如果U/V/W接线与地短路会引起驱动器烧毁等严重后果，所以必须确保驱动器、马达、编码器接线一对应。

1.4将系统的IO线连接、电源线接通．系统上电准备调试。

系统IO线连接时注意事项．工板对应X口，O板对应Y口。
