在上次的文章里，我们说到了加工中心三菱G86镗孔循环，那么今天，我们就来说一下加工中心三菱数控系统 G85铰孔循环。先说说镗孔和铰孔的区别：1，首先最大地区别就是镗孔用镗刀，铰孔用铰刀。（一句费话）2，工艺上;大孔一般用镗,小孔或深孔一般用铰，余量大的用镗。3，以个人的关点，铰刀你可以把它看作是一把成形刀，它只能按照自己标称公差铰出一特定尺寸的孔，比如说直径为8MM公差带H7的铰刀，只能铰出下偏差是0丝上偏差+1.5丝范围的孔 ,如果想绞出下差为-1.5的话，那么，这把刀就无能为力啦，除非损坏；镗刀就比铰刀较灵活啦，他的尺寸可以任意调节，来镗出想要的尺寸。4，另外镗孔可以调整孔的位置精度，铰孔不可以5，镗孔尺寸有浮动，铰出来的孔的尺寸比较统一。

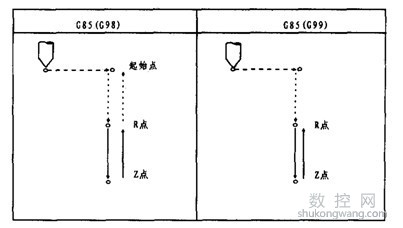

下面说一下加工中心G85铰孔循环：

与G84相同，但是在孔底位置主轴不逆转。

指令方式：

G85  X Y Z R F

X Y :孔在XY平面上的位置坐标

Z :孔深度。

R :循环起点。

F :切削进给率。

例：对图所示零件铰孔。

O001

G17 G40 G80;

N001 G00 G91 G30 X0 Y0 Z0;

T1;

M06;

G00 G90 G54 X50. Y0. S300;

G43 Z10. H01 M13;

G99 G85 Z-22. R5.F30;

X-50.;

G00 G80 Z80. M05;

G91 G28 Y0.;

M30;
