火花机的操作流程

文章出处:责任编辑:人气:-发表时间:2018-03-06 11:00【

规范火花机的操作流程、实现操作标准化有利于提高加工效率和品质。火花机的具体操作流程如下所示:


图纸工件检查

1、检查放电总图与电极图的坐标、深度及编号是否一致,电极与电极图的火花位是否相符;

2、检查放电总图备注事项是否清楚,如模具更改需检查注意事项是否更新,更改的时间,更改人有无签名确认,如无签名要与相关人员联系。新模要注意镶件的拆装,放电电极和先后顺序;

3、检查电极图的品管检测报告与电极是否相符;

4、检查总图一个电极加工几个位深度是否一致,如不一致,需注明并由浅到深加工;

5、检查图纸基准与工件基准是否对应;

6、检查电极、工件有无变形,工件电极披锋是否清除;

7、检查电极是否需要清角;


加工前的准备:

1、检查机床坐标、深度、参数是否正常;

2、校表:

3、清除磁台上的杂物,如有胶水需用丙酮稀释后用刀片轻轻刮掉,再用400#油石推顺,用手感觉磁台是否顺滑,用校表检查磁台是否平整,使用校表前先用手轻压表头,看表针是否回位,敏感度如何,每次都回到0位方可使用。表座2\3以上吸住机头,校表针与被校面的夹角位小于20度,压表值应控制在0.2-0.3mm之间,平移X、Y轴普通机床公差不能大于0.01mm,精密机床不能大于0.005mm;


火花机

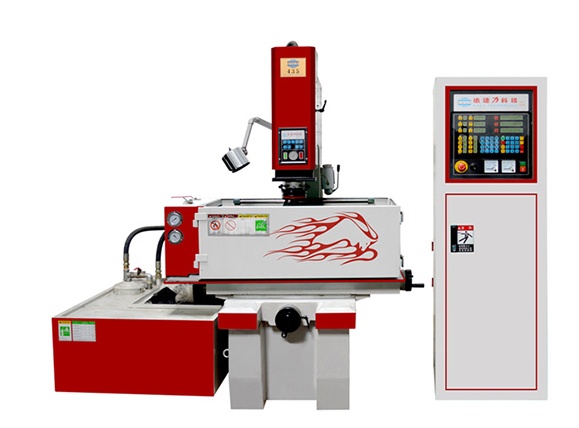

依速力火花机

工件装夹:

1、根据放电总图方向摆放工件,有合配镶件的要用铜棒轻轻敲击到底,工件四角要用铜棒敲击到底;

2、小镶件用批士装夹,并检查是否垂直;

3、斜顶用斜度磁台装夹,并检查斜度是否与图纸斜度一致;

4、超出磁台的工件面积过大,应拆下磁台,把工件直接码在工作台上,并检查平面 是否平整;

5、检查工件平面、垂直度,公差范围;

6、校工件时,先校长的一边用铜棒敲击工件的后边,以免敲到校表头,校表进数应控制在0.2-0.3之间,由工件一端移到另一端:重复检查两端敲到数值一样即可上好磁再检查另几面是否直角;


电极装夹:

1、装夹电极前应在检测台上先检测,如有误差应选择可调机头装夹,装夹时应选择合适的夹具,有攻牙或深孔的铜公要用风枪吹净铜屑,薄骨片铜公应拿师付位,不可直接拿骨片或用手托下面,以免铜公变形;

2、 装EROWA夹具时要先对准位置后再锁螺丝,并进行再次复检,如有误差,(粗公0.02,幼公0.005),超出公差应换可调机头;


中山市依速力机械有限公司是一家专业生产火花机的厂家,如果您有购买火花机的需要,可以直接联系我们,依速力火花机咨询热线:400-070-0668
