CNC加工中心用的打刀缸的结构和工作原理

文章出处:责任编辑:人气:-发表时间:2017-09-21 11:00【

打刀缸

CNC加工中心打刀缸

CNC加工中心在现代模具制造业中使用得十分普遍,其重切削能力和高效率的加工能为企业带来更好的效益。关于加工中心我们在之前我们已经详细谈过了很多相关的内容,如《CNC加工中心机床的的构造及运行原理》,有兴趣的朋友可以过去看看。这期我们要谈一下的是关于打刀缸的结构和工作原理。我们都知道装刀和卸刀的过程都需要用到打刀缸来完成。

打刀缸结构及工作原理

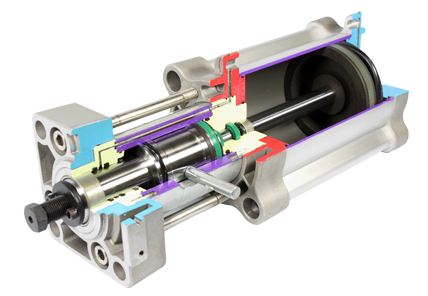

打刀缸是一种转换装置,能够将空气压缩然后产生推力来推动油缸活塞,这时比压缩空气还要高出数倍的油压就能作用于压杆,产生推力,完成打刀动作。打刀缸的上部是气缸,下部是油缸。油缸和油杯相通,油缸底部为压杆回程气缸。工作的过程就是:气缸上腔进气推动活塞进而推动油缸中的活塞向下运动,这样就可以压缩油缸内的油,这时压力就会成倍增长以推动压杆进而作用于主轴。气缸下腔进气活塞返回、这时底部液压杆回程气缸接通后,压杆返回初始位置,这样CNC加工中心主轴的打刀动作就算完成了。

此文关键字:加工中心_CNC加工中心
