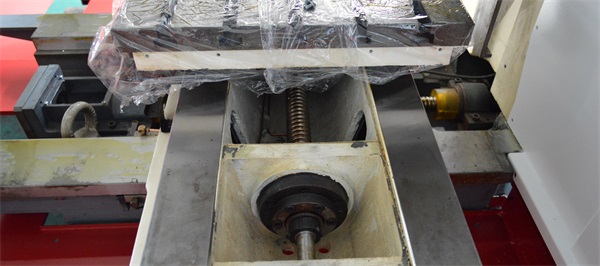

加工中心丝杆

CNC加工中心的丝杆在长期的工作中，可能会出现不同程度的磨损，间隙过大等问题，当这些问题影响到加工工件质量的时候，就要考虑更换丝杆了。我们可以用百分表来检测主轴相对Y轴的平行度和定位精度，如果重复定位精度超差（标准值是≤0.004mm），就说明了丝杆有间隙，如果是圆柱度超差，就说明是轴承损坏。

CNC加工中心丝杆拆卸步骤：

1、将主轴移动到Y轴中间，将工作区域范围内的铁屑清理掉。

2、按下CNC加工中心的急停按钮，泄掉机床的系统压力，然后拆开Y轴和Z轴的护罩

3、清理干净护罩内部，关闭机床电源，注意不要用硬物碰到光栅尺。

4、拆掉电机驱动的编码线和电源线。

5、卸掉电机，将皮带放好。

6、测量丝杆前端到张紧轮断面的距离，记下来。

7、松开张紧轮的两个固定螺栓，期间为了防止丝杆跟着旋转，最好用管钳反方向卡柱丝杆。然后用松下来的螺栓将皮带和张紧轮顶开。

8、将张紧轮和皮带轮取下清洁并放好。

9、拔掉润滑油管，拆除箱体紧固螺栓，将箱体取下。

10、拆掉Y轴丝杆电机下方的挡板。

11、将机床顶部盖板和Y轴上方挡板拆除

12、拔掉螺纹副润滑油管，拆除丝杆螺纹副紧固螺栓，将丝杆和螺纹副分开。

13、松掉并拆除丝杆下端并冒锁紧螺栓（Y轴下端）。

14、拔掉丝杆下端的轴承上的润滑油管，松开轴承螺栓，取下轴承。

15、拆除丝杆下端支座螺栓，

16、拆除丝杆上端支座的螺栓，并用5毫米的螺栓将支座中的定位销拔出。

17、将丝杆取出。
