CNC加工中心滚珠丝杆的安装过程步骤
CNC加工中心是一种能够通过程序控制的自动化加工机床,CNC加工中心的三轴的运动都是属于机械运动,主轴的上下移动和工作台的前后移动都是通过丝杆的传动来带动的。滚珠丝杆的主要功能是将旋转运动转换成线性运动。那么滚珠丝杆的安装过程和步骤又是怎么样子的呢?
一、支撑座侧支撑单元是如何安装的?

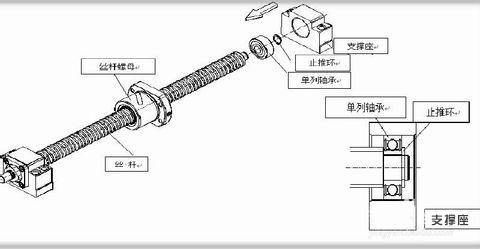

1、先将滚珠丝杆插入单列轴承后再用止推环固定就可以了,
2、接着是将轴承插入支撑座里面。

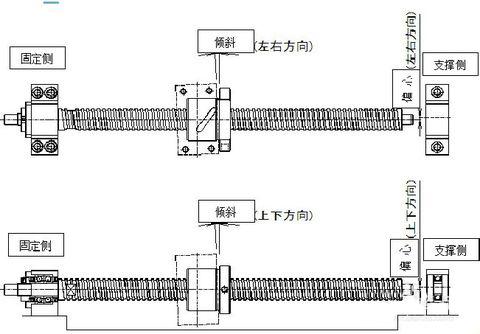

3、安装的过程也是要注意精度,精度也是有参考值的,如下所示:
偏心 倾斜
有间隙时: 20-30μm 1/2000max
预压式螺母: 15-25μM 1/3000max
有高精度要求: 10μm以下 1/5000max

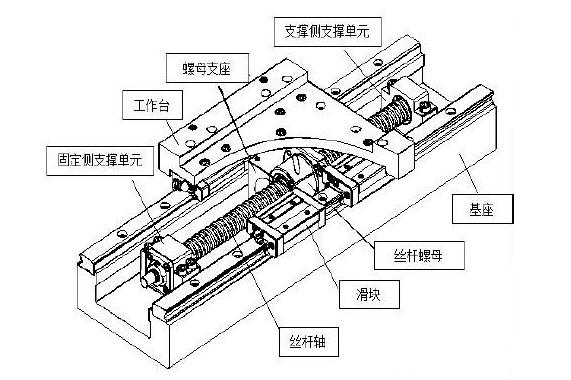

二、在工作台和底座上的滚珠丝杆是如何安装的?
1、安装时,我们要先调整到安装精度许可的范围内。
2、如果是将固定侧支撑单元作为基准,那么就要使螺母的外径和工作台螺母支座的内径保持一定的间隙。
3、如果是将工作台作为基准的话,方形支撑单元可以用垫片来调整它的中心高度,如果是法兰型的支撑单元的话,就要将螺母外径和工作台螺母制作内径调整出一定的间隙。
三、往工作台和底座的安装:
1、将螺母插入螺母的支座后暂时锁上(螺母放在丝杆中间位置)
2、需要将支撑单元暂时性的固定到基座上面来。
3、接着需要把支撑单元拧紧和固定到基座上。
4、使工作台移动到固定侧的行程尽头,固定好工作台和螺母支座。
5、步骤四的螺栓可以松开了,再固定好工作台和螺母支座。

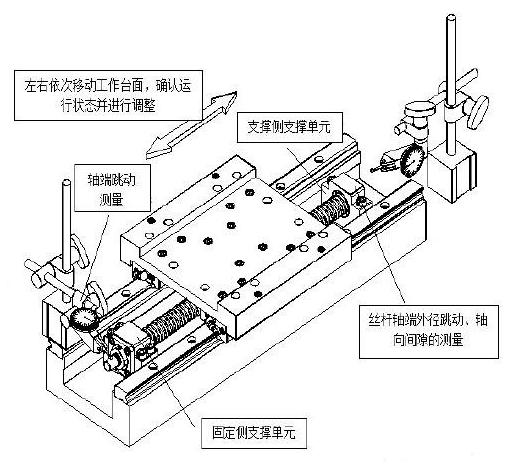

6、到现在就可以确认工作台的运行状态了,把工作台移动到支撑座后拧紧支撑单元的固定螺栓。
7、移开工作台,再次将螺母支座和工作台松开后相互固定。
8、将CNC加工中心工作台往返多次运行看看是否顺畅。
9、最后就是确定精度和拧紧各处的螺栓。
