CNC加工中心刀库的调试一般不需要顾客直接操作，销售厂家会有专业的人员把刀库调试好在送到顾客厂里。但是为了方便顾客了解调试的过程，我们在这里就讲解一下调试的方法。

刀库分为圆盘刀库和斗笠式刀库两种，其中，斗笠式刀库分为电动和气动两种形式。

调试方法：

1、固定百分表于主轴上检测刀臂两端的平直度（平直度在0.10mm以内）

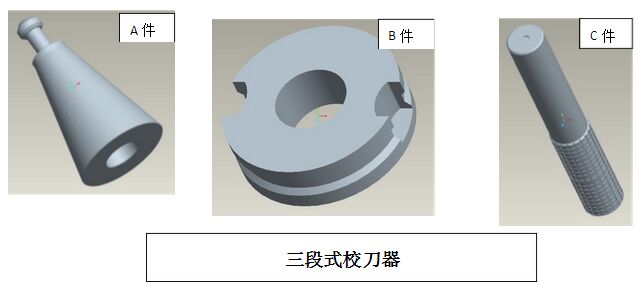

之后将三段式校刀器A件、B件分别装在主轴和刀臂上，用C件的松紧度作为参照来调整刀库位置

2、将刀臂摆到扣刀位置，刀臂将有一段时间保持固定不动，就可以确认已到达扣刀位置），大体校正刀臂和主轴中心孔的位置。

3、把百分表固定在工作台上，通过支架和刀库的调整块来校正刀臂前后、左右的水平度（水平度在0.15mm以内） 如果左右水平度超差，可以用铜箔垫在刀库支架底部来调整。

4、调整CNC加工中心刀库位置，Ｃ件可以轻松通过Ｂ件而进入Ａ件的内孔即可。需要注意的是刀臂位置相对主轴要往前0.1mm-0.2mm，不能往后，往后会导致换刀时刀臂容易将CNC加工中心主轴打坏。

5、再次检查刀臂前后、左右的水平度（水平度在0.15mm以内）。

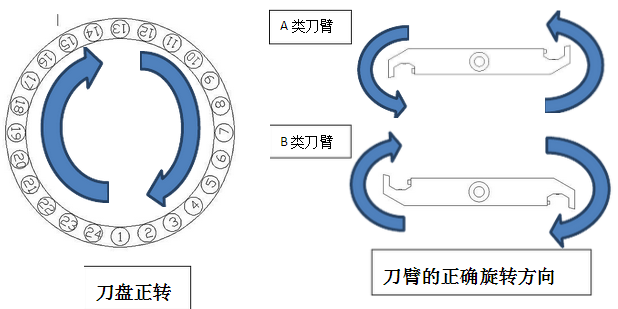

6、检查刀盘和刀臂的旋转方向是否正确。刀盘正转正确的方向应当是刀套号在递增；刀臂正确的旋转方向应当是刀臂的缺口往前走。

7、用手按动刀套上下的电磁阀，检查刀套上检测到位、下检测到位的信号是否正确。    三菱系统： X20A（刀套上到位检测信号），X209（刀套下到位检查信号）    发那科系统：X8.5（刀套上到位检测信号），X8.6（刀套下到位检查信号）

8、用扳手旋转刀臂电机尾端，检查刀臂刹车信号、扣刀信号是否正确。    三菱系统：X203（扣刀，刀臂在主轴底下的位置），X204（原点，刀臂在初始的位置）    发那科系统：X8.1（扣刀，刀臂在主轴底下的位置），X8.0（原点，刀臂在初始的位置）    注意：用扳手旋转刀臂时，一定要将刀臂电机的刹车拉环拉起才能用扳手去旋转。

9、将刀柄装到主轴上，用手顶住刀柄，选择一个参考点，按松刀按钮，目测刀柄被打下多少距离，然后调节打刀缸的调节螺丝，如此重复，一直调到标准值为止。调好之后，将刀柄取下。 标准的打刀量为1.5mm。

10、信号检测开关的触点应当刚好被压到圆弧的位置，如下图

三菱系统：X20C（紧刀到位信号），X20D（松刀到位信号） 发那科系统：X3.5（紧刀到位信号），X3.6（松刀到位信号）

11、将三段式校刀器Ｂ件装在刀臂上，不断调节参数，一直到符合标准为止。

标准的主轴定向位置应当是：将主轴卡钉卡进三段式校刀器Ｂ件后，Ｂ件还有可以左右旋转的间隙。

三菱系统：3108（主轴定向）    发那科系统：4077（主轴定向）

注意：重新设定主轴定向时，一定要先将主轴抬高，直至卡钉离开三段式校刀器的Ｂ件，否则会出现不可
