850加工中心都有哪些配置

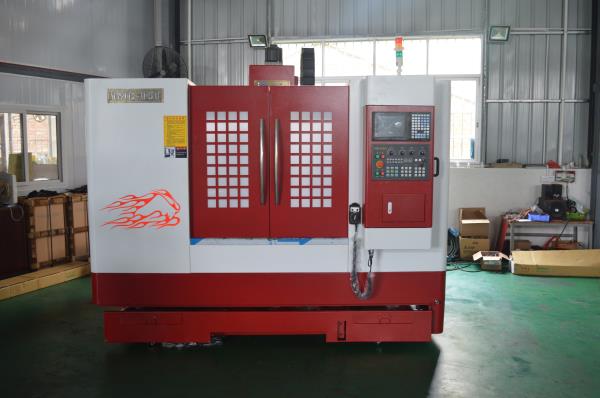

依速力850加工中心
根据公司的接待人员反馈，很多上门咨询了解加工中心的客户对于加工中心的配置方面的认识都是比较浅薄的，因此我们整理了一下关于加工中心的配置上面的问题，希望能对选购加工中心的客户们有所帮助，因为850型号的加工中心是比较热门的机型，所以本文就以850加工中心为例给大家讲解一下产品的相关配置。
1、从导轨的配置上看的话，850型号的加工中心可以分为850硬轨加工中心、850两轴线轨加工中心、850三轴线轨加工中心，参数如下：
850硬轨加工中心
单位：mm | VMC-850 |
工作台面尺寸 | 500×1000 |
左右行程(X) | 800 |
前后行程(Y) | 500 |
上下行程(Z) | 500 |
主轴中心至立柱导轨距离 | 560 |
主轴端面至工作台面距离 | 110-610 |
工作台T型槽（数目-尺寸×间距） | 5-18×90 |
主轴锥孔 （型号/安装尺寸） | BT40/ ?150 |
主轴转速 | 8000rpm |
X.Y.Z轴滚珠丝杆规格 | 40mmX10mm |
X.Y.Z轴快速移动速度（m/min） | 15、15、12 |
定位精度（X.Y.Z) | X;0.01 YZ;0.01 |
重复定位精度(X.Y.Z.) | X;0.01 YZ;0.01 |
X.Y.Z轴 | 滑动导轨 |
X.Y.Z电机联接方式 | 皮带传动 |
推荐选用主电机参数（功率KW） | 7.5 |
推荐选用X.Y.Z轴电机参数（扭矩NM） | 10、12、12 |
导轨护罩支架（X、Y、Z） | 404、303、190 |
床身垫块高度 | 30 |
工作台承重 | 450 Kg |
机器重量 | 4.5t |
备注 | “人”字型立柱 |
TOM-850两轴线轨加工中心
单位：mm 机型 | TOM-L850 |
工作台面尺寸 | 500×1000 |
左右行程(X) | 800 |
前后行程(Y) | 500 |
上下行程(Z) | 500 |
主轴中心至立柱导轨距离 | 560 |
主轴端面至工作台面距离 | 110-610 |
工作台T型槽（数目-尺寸×间距） | 5-18×90 |
主轴锥孔 （型号/安装尺寸） | BT40/ ?150 |
主轴转速 | 8000rpm |
X.Y.Z轴滚珠丝杆规格 | 4012 |
X.Y.Z轴快速移动速度（m/min） | 24、24、18 |
X轴线轨规格 | MSA35LA |
Y轴线轨规格 | MSA45LA |
Z轴线轨规格 | 滑动导轨 |
X.Y.Z电机联接方式 | 直联 |
推荐选用主电机参数（功率KW） | 7.5 |
推荐选用X.Y.Z轴电机参数（扭矩NM） | 10、12、12 |
刀具数量 | 24把 |
换刀时间 | 2.4秒 |
导轨护罩支架（X、Y、Z） | 404、303、190 |
床身垫块高度 | 30 |
工作台承重 | 450 Kg |
机器重量 | 4.5t |
备注 | “人”字型立柱 |
V8三轴线轨加工中心
单位：mm 机 型 | TOM-V8 |
工作台面尺寸 | 500×1000 |
左右行程(X) | 800 |
前后行程(Y) | 500 |
上下行程(Z) | 500 |
主轴中心至立柱导轨距离 | 524 |
主轴端面至工作台面距离 | 170-670 |
工作台T型槽（数目-尺寸*间距） | 3-18×130 |
主轴锥孔（型号/安装尺寸） | BT40/Φ140（短鼻端） |
主轴转速（rpm） | 12000（直联主轴） |
X.Y.Z轴滚珠丝杆规格 | 3616 |
三轴快移速度 | 48、48、48 |
X轴线轨规格 | MSR35LE(滚柱线轨) |
Y轴线轨规格 | MSR45LE(滚柱线轨) |
Z轴线轨规格 | MSR35SLS(滚柱线轨) |
X.Y.Z电机联接方式 | 直连 |
推荐选用主电机参数（功率KW） | 7.5 |
选用XYZ向电机参数（≥扭矩NM） | 8、10、12 |
导轨护罩支架长度（X、Y） | 365、310 |
床身垫块高度 | 60 |
工作台承重 | 500 |
光机净重约 | 2.8t |
备注 | "人"字型立柱 |
从上面的参数可以看出，加工中心导轨配置的不同会导致机床的三轴移动速度有所差异，其中硬轨<两轴线轨<三轴线轨。除了表面的数据以外，机床的刚性方面硬轨>两轴线轨>三轴线轨，机床的工件表面加工质量硬轨<两轴线轨<三轴线轨。
2、刀库，刀库相对于加工中心来说是可以提升工作效率和降低重复定位误差的工具，一般来说分为圆盘刀库（即机械臂刀库）和斗笠式刀库，这两种也是目前市场上较为常用的类型。

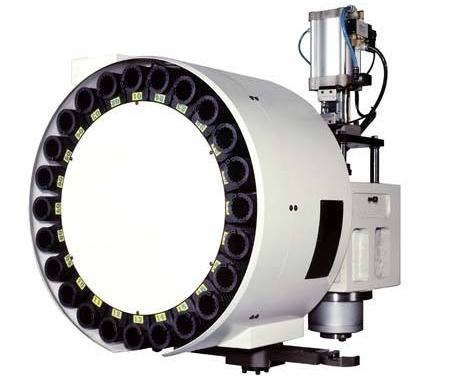

圆盘刀库：20~30把刀，换刀时间2.5秒，市场上使用较多

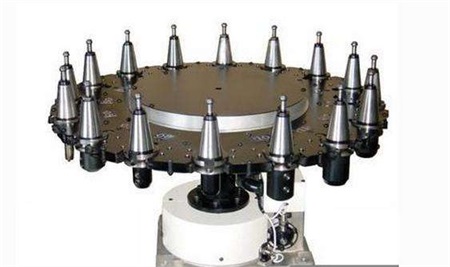

斗笠式刀库：16~24把刀，换刀时间8~12秒，价格为圆盘刀库的一半。
3、850四轴加工中心
四轴加工中心主要就是在加工中心的工作台面上安装一个分度头，使得加工中心在加工的时候可以获得更广的加工范围，具备加工更为复杂的模具和零件的能力。第四轴的价格根据品牌的不同价格在几万到十几万不等，厂家可以根据自己的预算进行选择。
4、系统、丝杆、主轴等配置
系统有三菱、发那科、西门子等很多不同的品牌和型号，主轴和丝杆目前市面上的加工中心机都是相差无几，基本上都是用的台湾品牌。如果模具厂家对这些配置有特殊要求的话可以向加工中心制造厂家提出。
以上便是关于加工中心的一些配置方面的内容，中山市依速力机械有限公司是一家专业生产制造数控加工中心的厂家，可根据客户的加工要求给出高性价比的配置建议，业务洽谈热线：13560673059，晏经理。
